Суворі промислові комутатори D-Link

Головна Огляди Суворі промислові комутатори D-Link

15.02.2019

У продуктовій лінійці D-Link серйозне поповнення – промислові комутатори (керовані та некеровані) нової серії DIS.

Промислові некеровані комутатори призначено для роботи в розширеному температурному діапазоні від -40°C до +75°C. Також ці пристрої підтримують подвійне резервування живлення та відповідають вимогам специфікацій щодо електромагнітної сумісності, стійкості до вібрації, перепадів напруги та зовнішніх впливів і мають ступінь захисту корпусу IP30. Прилади нової серії призначено для застосування у системах автоматизації на виробництві, на залізничному, морському і повітряному транспорті та на інших об’єктах, де умови експлуатації не дають можливості використовувати звичайні комутатори. Прилади мають компактний металевий корпус із пасивною системою охолодження без рухомих елементів. Це дає змогу спростити вимоги до розміщення шаф і стійок для монтажу та частоти технічного обслуговування й профілактики. У комплекті для постачання є набори для кріплення, аби встановити на DIN-рейку і виконати настінний монтаж.

Особливості

Два входи для джерел живлення DC
Захист від статичного електричного струму до 8 кВ
Два оптичні uplink-порти SFP
Рознiм для аварійної сигналізації
10 портів Gigabit Ethernet
Корпус із захистом IP30

Некеровані світчі серії DIS-100G

Для забезпечення безперебійної роботи у складних умовах нові комутатори підтримують підключення двох незалежних джерел живлення постійного струму з можливістю резервування. Моделі DIS-100G-5W і DIS-100G-5SW оснащено рознімом для підключення додаткової аварійної світлової або звукової сигналізації (1 А, 24 В) на випадок збою в подачі електроживлення. Промислові комутатори DIS-100G не потребують попереднього налаштування, вони прості у встановленні й експлуатації. Захист від широкомовного шторму можна увімкнути DIP-перемикачем. Для ефективного передавання чутливого до затримок трафіку реалізовано функцію QoS із можливістю класифікації пакетів за чотирма чергами пріоритетів на основі 802.1p. Завдяки визначенню довжини кабелю та відключенню живлення неактивних портів підтримується функціонал енергозбереження.

	DIS-100G-5W	DIS-100G-5SW
Порти й інтерфейси	5 портів 10/100/1 000 Base-T релейний вихід 1 А/24 В для сповіщення про збій живлення	4 порти 10/100/1 000Base-T 1 порт 1000Base-X SFP релейний вихід 1 А/24 В для сповіщення про збій живлення
Температура використання/зберігання	від -40 °С до +75 °С/від -40 °С до +85 °С	від -40 °С до +75 °С/від -40 °С до +85 °С
Стандарти та функції	IEEE 802.3 10Base-T (мідна звита пара) IEEE 802.3u 100Base-TX (мідна звита пара) IEEE 802.3ab 1000Base-T (мідна звита пара) IEEE 802.3az Energy Efficient Ethernet Керування потоком IEEE 802.3x Автоматичне визначення MDI/MDIX на всіх мідних портах	IEEE 802.3 10Base-T (мідна звита пара) IEEE 802.3u 100Base-TX (мідна звита пара) IEEE 802.3ab 1000Base-T (мідна звита пара) IEEE 802.3z 1000Base-X IEEE 802.3az Energy Efficient Ethernet Керування потоком IEEE 802.3x Автоматичне визначення MDI/MDIX на всіх мідних портах
Додаткові функції	Захист від широкомовного/багатоадресного/одноадресного шторму IEEE 802.1p QoS: 4 черги на порт
Розміри (д × ш × в), мм	89,4 × 29,1 × 112,2	89,4 × 29,1 × 112,2
Живлення	12-58 В DC (з можливістю підключення до двох джерел живлення (не входять у комплект постачання))
Споживана потужність	3,18 Вт	3,82 Вт
Тепловиділення	10,85 БТО/год	13,03 БТО/год
MTBF	Понад 25 років
Система вентиляції	Пасивна

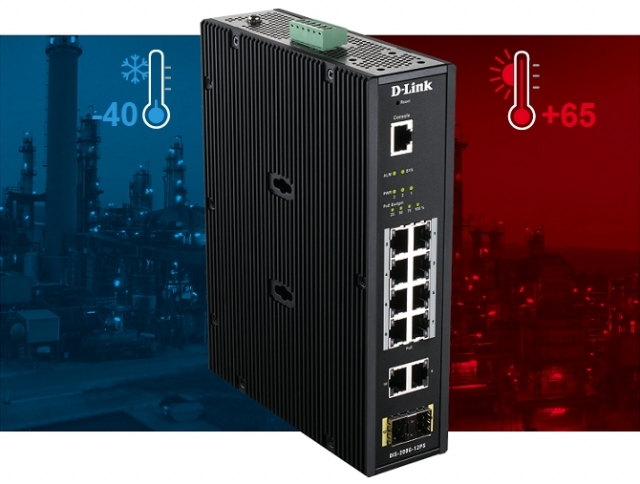

Керовані світчі серії DIS-200G

Керовані комутатори оснащено рознімами для підключення трьох джерел живлення: двох незалежних джерел DC і одного AC – з можливістю подвійного резервування (у разі виходу з ладу одного джерела комутатор перемикається на інший, а у разі збою двох джерел – на третій). Широкий діапазон вхідної напруги (12-48 В для DIS-200G-12S і 46-54 В для DIS-200G-12PS) забезпечує гнучкість під час вибору джерел живлення постійного струму. Для живлення комутаторів від мережі змінного струму 220 В використовують зовнішній адаптер живлення, наприклад: DIS-PWR180AC (180 Вт) для DIS-200G-12PS і DIS-PWR40AC (40 Вт) для DIS-200G-12S. Аби здійснювати моніторинг системи живлення, в пристроях передбачено індикацію для кожного із трьох джерел і рознім для підключення аварійної сигналізації (1 А, 24 В) на випадок збою в подачі електроживлення.

Максимальний бюджет потужності PoE для моделі DIS-200G-12PS визначається використовуваним джерелом живлення і сягає 240 Вт під час підключення джерела живлення потужністю 300 Вт, тобто по 30 Вт на кожен порт. Під час підключення адаптера живлення DIS-PWR180AC потужністю 180 Вт бюджет PoE становить 140 Вт. Для контролю бюджету PoE використовують спеціальні індикатори на передній панелі пристрою.

Комутатори серії DIS-200G призначено для експлуатації у промислових умовах і підтримують розширений функціонал відмовостійкості. Автоматичне резервування з’єднань здійснюється за допомогою протоколів STP (802.1D, 802.1w). Завдяки функції Loopback Detection його захищено від утворення петель, а агрегування каналів зв’язку 802.1AX / 802.3ad забезпечує балансування навантаження та збільшує пропускну здатність мережі. Розмір таблиці комутації – 8K MAC-адреса. Реалізовано функціонал під LGPL IGMP Snooping/MLD Snooping, керування якістю обслуговування (QoS) і VLAN (128 груп, 802.1Q VLAN, VLAN на основі портів, Auto Voice VLAN). Усі Ethernet-порти оснащено вбудованим захистом від статичної електрики до 8 кВ при іскровому впливі та до 6 кВ при контактному (стандарт IEC61000-4-5).

	DIS-200G-12S	DIS-200G-12PS
Порти та інтерфейси	2 порти 1 000Base-X SFP консольний порт з рознімом RJ-45 релейний рознім 1 А/24 В для сповіщення про збій живлення	10 портів 10/100/1 000Base-T (8 портів з підтримкою PoE) 2 порти 1 000Base-X SFP консольний порт з рознімом RJ-45 релейний рознім 1 А/24 В для сповіщення про збій живлення
Температура використання/зберігання	від -40 °С до +65 °С / від -40 °С до +85 °С
PoE	—	До 240 Вт (у разі підключення адаптера живлення DIS-PWR180AC потужністю 180 Вт бюджет PoE становить 140 Вт, а у разі підключення потужнішого джерела живлення, наприклад, 300 Вт, бюджет PoE може сягати 240 Вт, макс. 30 Вт на порт PoE)
Живлення	12-48 В DC (з можливістю підключення до двох джерел живлення (не входять у комплект постачання)) Адаптер живлення (не входить у комплект постачання): Вхід: 100-240 В AC, 50/60 Гц Вихід: 12 В DC	12-48 В DC (з можливістю підключення до двох джерел живлення (не входять до комплекту постачання)) Адаптер живлення (не входить до комплекту постачання): Вхід: 100-240 В AC, 50/60 Гц Вихід: 12 В DC
Споживана потужність	У режимі очікування: 5,94 Вт Максимальна споживана потужність: 10,26 Вт	У режимі очікування: 7,02 Вт Максимальна споживана потужність: 260 Вт (функція PoE увімкнена) 10,8 Вт (функція PoE вимкнена)
Тепловиділення	35,01 БТО/год	887,16 БТО/год (функція PoE увімкнена) 36,85 БТО/год (функція PoE вимкнена)
MTBF (години)	276 773	213 112
Захист від статичної електрики	Підтримка захисту від статичної електрики на мідних портах (стандарт IEC61000-4-5)
Система вентиляції	Пасивна

Для підключення до магістральної мережі рекомендують промислові SFP-трансивери D-Link із діапазоном робочої температури від -40°С до + 85°С.

	Характеристики
DIS-S301SX	1 порт 1 000Base-SX для багатомодового оптичного кабелю (до 550 м)
DIS-S302SX	1 порт 1 000Base-SX+ для багатомодового оптичного кабелю (до 2 км)
DIS-S310LX	1 порт 1 000Base-LX для багатомодового оптичного кабелю (до 10 км)
DIS-S310R	1 порт 1 000Base-BX-U і DIS-S310T з 1 портом 1 000Base-BX-D для одномодового оптичного кабелю (до 10 км)
DIS-S330R	з 1 портом 1 000Base-BX-U й DIS-S330T з 1 портом 1 000Base-BX-D для одномодового оптичного кабелю (до 40 км)
DIS-S350LHX	1 порт 1 000Base-LHX для одномодового оптичного кабелю (до 50 км)
DIS-S380ZX	1 порт 1 000Base-ZX для одномодового оптичного кабелю (до 80 км)
