Тип | датчик відкриття дверей/вікна /(+ нахилу та удару) |
Призначення | тільки всередині приміщень |
проти проникнення зі зломом | |
Сумісність | Hub Hybrid /(2G)/(4G) |
Діапазон | до 2000 м /(При використанні кабелю U/UTP cat.5, 4×2×0,51) |
Живлення | 24 В, від централі системи безпеки |
Тип | датчик відкриття дверей/вікна /(+ нахилу та удару) |
Призначення | тільки всередині приміщень |
проти проникнення зі зломом | |
Сумісність | Hub Hybrid /(2G)/(4G) |
Діапазон | до 2000 м /(При використанні кабелю U/UTP cat.5, 4×2×0,51) |
Живлення | 24 В, від централі системи безпеки |
Чутливий елемент | геркон /x2 |
акселерометр | |
Робоча вологість | до 75% |
Робоча температура | -10-+40 °C |
Додатково | захист від підміни /(аутентифікація пристрою) |
тампер проти злому /(cповіщення про спроби відірвати датчик від поверхні або зняти кріпильну панель) | |
Комплектація | монтажний комплект |
інструкція | |
магніт /(великий, мапий) |
Розміри | 90.5×21×18.5 мм |
Колір | чорний |
Вага | 54 г |
Гарантія | 24 місяця |
DoorProtect Plus Fibra працює тільки у складі системи безпеки Ajax, обмінюючись даними з хабом через захищений протокол Fibra. Дальність дротового зв’язку — до 2000 метрів у разі підключення через виту пару категорії U/UTP cat.5.
DoorProtect Plus Fibra — пристрій лінійки дротових пристроїв Fibra. Встановленням, продажем та адмініструванням цих пристроїв займаються лише акредитовані партнери Ajax.

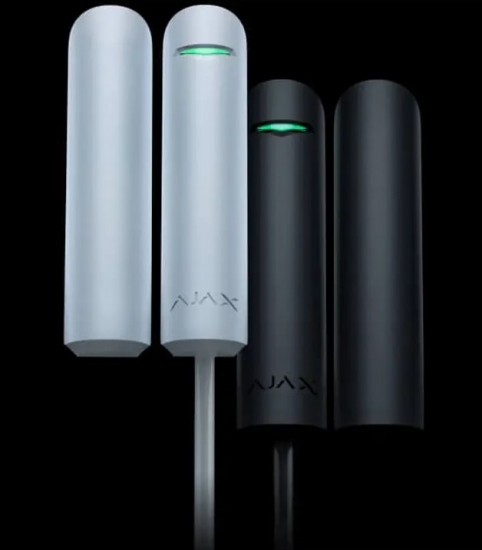

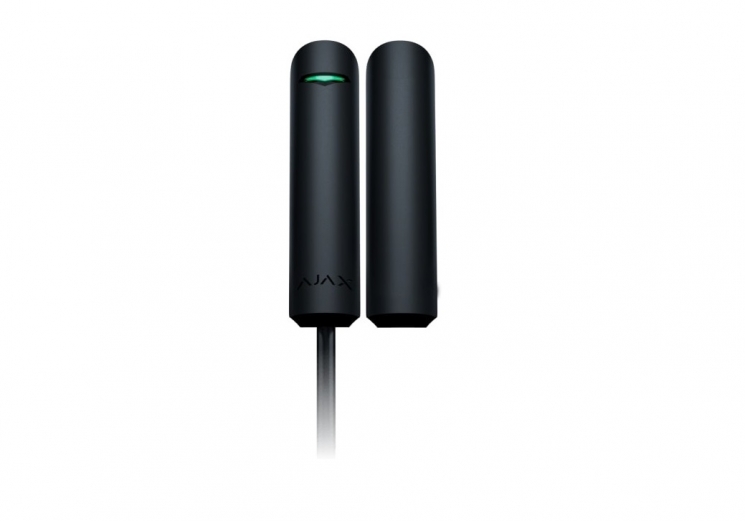

Protect Plus Fibra — дротовий датчик відчинення, удару та зміни кута нахилу. Під’єднаний до хаба через дротову шину, працює через протокол Fibra.
Датчик реагує на три типи тривог: відчинення, удар, зміну кута нахилу.
Датчик можна розміщувати горизонтально. Якщо вам не треба детектувати відчинення дверей чи вікон, використовуйте лише блок датчика (без магнітів) та вимкніть магнітний сенсор у налаштуваннях.
Встановлений під охорону датчик DoorProtect Plus Fibra у разі спрацювання передає сигнал тривоги на хаб за 0,15 секунд, активує підключені до хаба сирени і сповіщає користувача та охоронну компанію.
Користувачі точно знають, де зафіксовано тривогу. У сповіщеннях зазначено ім’я хаба (назву об’єкта під охороною), назву пристрою, а також віртуальну кімнату, до якої приписано датчик.
Детектування відчинення

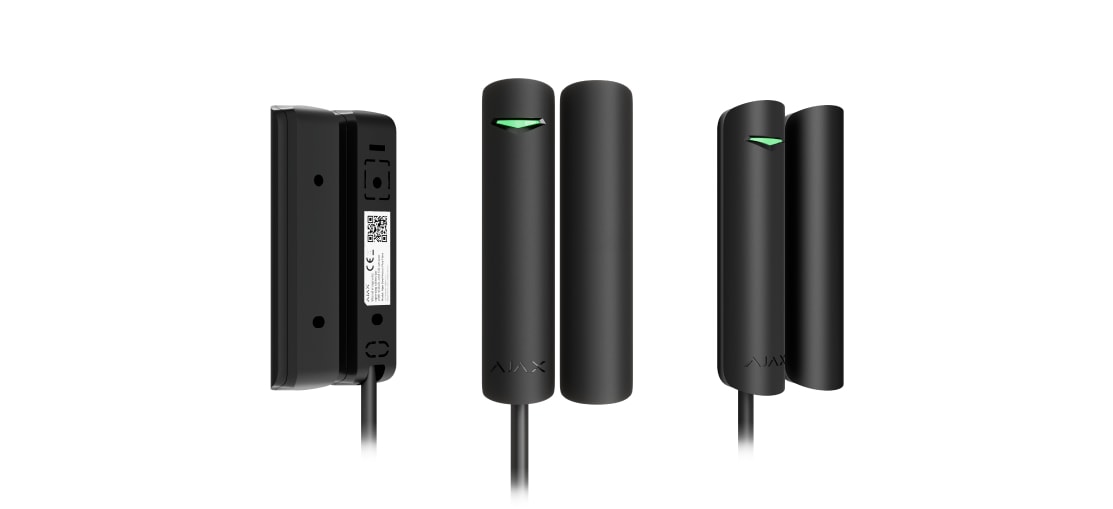

Датчик фіксує відчинення дверей чи вікна за допомогою геркона. За стандартного встановлення складається з двох блоків: датчика і магніту. Датчик кріплять на раму або нерухому частину конструкції, а магніт – на рухому стулку чи висувну частину.
Чутливий елемент датчика – геркон (герметизований контакт). Це невелика колба, всередині якої є розімкнена контактна група. В разі наближення магніту до датчика виникає магнітне поле, контакти датчика намагнічуються, притягуються і замикаються. Відчинення стулки чи дверей віддаляє магніт від геркона, що призводить до розмикання ланцюга, і датчик фіксує відчинення.
Для створення магнітного поля датчику DoorProtect Plus Fibra достатньо одного магніту. Використовуйте малий або великий магніт залежно від умов у місці встановлення.
DoorProtect Plus Fibra має два геркони, що дає змогу встановлювати магніт як з лівого, так і з правого боку датчика. Враховуйте, що DoorProtect Plus Fibra працює лише з одним магнітом з одного боку. У разі встановлення магнітів з обох боків датчик некоректно детектуватиме відчинення.
Детектування удару
Для детектування удару та вібрації датчик оснащено вбудованим акселерометром. Він реагує на спробу злому. Наприклад, на спробу вибити двері, виламати вікно чи просвердлити замок дверей.
Детектування зміни кута нахилу
DoorProtect Plus Fibra можна встановлювати на вікна, зокрема й мансардні, і ставити систему під охорону, коли вони перебувають у режимі провітрювання (потрібно заздалегідь вимкнути магнітний датчик у налаштуваннях). Для детектування зміни положення дверей або вікна встановіть датчик на рухому стулку.
Для додаткового захисту датчик оснащено вбудованим акселерометром. З його допомогою датчик сповістить, якщо зловмисник спробує розчинити або проламати відчинене для провітрювання вікно. Сенсор зміни кута нахилу визначає відхилення пристрою у вертикальній площині більш ніж на 5°.
Протокол передавання даних Fibra
Для передавання тривог і подій датчик використовує технологію Fibra. Це двосторонній дротовий протокол передавання даних, що забезпечує швидкий і надійний зв’язок між хабом та рештою пристроїв системи. Використовуючи шинний метод підключення, Fibra миттєво доставляє дані системи, навіть якщо вона складається зі 100 пристроїв.
Fibra підтримує блокове шифрування з плаваючим ключем та автентифікацію пристроїв під час кожного сеансу зв’язку для запобігання саботажу та заміні пристрою. Протокол передбачає регулярні опитування датчиків хабом з періодичністю від 12 до 300 секунд, щоб контролювати зв’язок з усіма пристроями та відображати їхні статуси в режимі реального часу в застосунках Ajax.
Під’єднання стороннього дротового датчика
До DoorProtect Plus Fibra можна під’єднати зовнішній дротовий НЗ-датчик (нормально закритий датчик). Це може бути датчик будь-якого типу: руху, відчинення, вібрації.
DoorProtect Plus Fibra не може забезпечувати сторонній датчик живленням. Його необхідно під’єднати окремо. Тип і напругу живлення стороннього датчика можна дізнатися з документації пристрою або в службі технічної підтримки виробника.
Передавання подій на пульт
Система безпеки Ajax може передавати тривоги в застосунок для моніторингу PRO Desktop, а також на пульт централізованого спостереження (ПЦС) у форматах SurGard (Contact ID), ADEMCO 685, SIA DC-09 (ADM-CID) та інших пропрієтарних протоколів.
Типи подій DoorProtect Plus Fibra, які система передає у PRO Desktop та на ПЦС:
В разі отримання тривоги оператор охоронної компанії точно знає, що сталося й куди саме на об’єкт потрібно скерувати групу швидкого реагування. Адресність пристроїв Ajax дає змогу надсилати у PRO Desktop або на ПЦС не лише події, а й тип пристрою, присвоєне йому ім’я та кімнату розташування (список переданих параметрів може різнитися залежно від вибраного протоколу зв’язку з ПЦС).
Вибір місця розміщення
Обираючи місце встановлення датчика, враховуйте параметри, які впливають на його коректну роботу: рівень сигналу Fibra, довжину кабелю для під’єднання датчика і зону виявлення відчинення.
Проєктування і підготовка
Щоб система працювала коректно, важливо правильно скласти проєкт і встановити всі датчики. Порушення основних правил монтажу та рекомендацій цієї інструкції може призводити до некоректної роботи датчика, хибних тривог або втрат зв’язку з уже встановленими пристроями.
При проєктуванні схеми розміщення датчиків враховуйте схему розведення силових кабелів, прокладених на об’єкті. Прокладати сигнальні кабелі необхідно на відстані не менше 50 см від силових при паралельному прокладанні, а в разі їх перетину необхідно дотримуватися кута 90°. Враховуйте, що датчики треба під’єднувати послідовно, якщо ви під’єднуєте кілька пристроїв до однієї шини.
Для об’єктів, що знаходяться на етапі будівництва або ремонту, прокладення кабелів відбувається після прокладання електропроводки об’єкта. Використовуйте захисні труби для прокладення кабелів системи безпеки, щоб упорядкувати і зафіксувати їх; для кріплення можна використовувати стяжки, кліпси і скоби.
У разі зовнішнього прокладання кабелів (без монтажу в стіни) використовуйте короб-канал. Канали та короби необхідно заповнювати кабелями не більше ніж наполовину. Не допускайте провисання кабелів. Короб-канал необхідно у разі можливості заховати від сторонніх очей, наприклад, за меблями.
Обираючи кабель, враховуйте довжину з’єднувальних ліній і кількість датчиків, що підключаються, — ці параметри впливають на рівень сигналу. Рекомендуємо використовувати мідні екрановані кабелі з якісним ізоляційним шаром.
Під час монтажу дотримуйтесь радіуса вигину, який виробник зазначає у характеристиках кабелю. В іншому разі ви ризикуєте пошкодити чи зламати провідник.
Перед монтажем обов’язково перевірте всі кабелі на наявність перегинів і фізичних ушкоджень. Виконуйте монтаж таким чином, щоб мінімізувати ймовірність пошкодження кабелів ззовні.
Зона виявлення
Виконайте Тест зони виявлення, коли вибираєте місце розташування датчика, щоб перевірити роботу пристрою і впевнитися, що датчик коректно реагує на відчинення та зачинення дверей або вікна.
Особливості розміщення
DoorProtect Plus Fibra має два геркони. Це дає змогу встановлювати магніт як з лівого, так і з правого боку датчика.
DoorProtect Plus Fibra працює лише з одним магнітом з одного боку. У разі встановлення магнітів з обох боків датчик некоректно детектуватиме відчинення.
Вибір магніту залежить від місця встановлення датчика. Малий магніт діє на відстані до 1 см, а великий — до 2 см. Не перевищуйте граничну відстань між датчиком і магнітом. Це може призвести до хибних тривог або некоректної роботи датчика (він не реагуватиме на зачинення/відчинення дверей або вікна).
Якщо ви хочете використовувати лише сенсор удару та/або зміни кута нахилу, можете не встановлювати магніт поруч із датчиком.
Де не можна встановлювати датчик
