Мультив'ювер TvOne 3G-SDI

Опис Корисне

Новинка

Попереднє

Наступне

Завантажити

Технічні характеристики Мультив'ювер TvOne 3G-SDI:

Основні параметри

Повний список параметрів

Тип	мультив'ювер
Роздільна здатність вихідного сигналу	1920x1200 /1080p при 60 Гц
	2048x2048 /1080p при 60 Гц
Входи	DVI
	RGsB
	YPbPr
	RGBS
	RGBHV
	RS-232 /RS-422 / RS-485

Основні

Тип	мультив'ювер
Роздільна здатність вихідного сигналу	1920x1200 /1080p при 60 Гц
	2048x2048 /1080p при 60 Гц
Входи	DVI
	RGsB
	YPbPr
	RGBS
	RGBHV
	RS-232 /RS-422 / RS-485

Гарантія

1 місяць

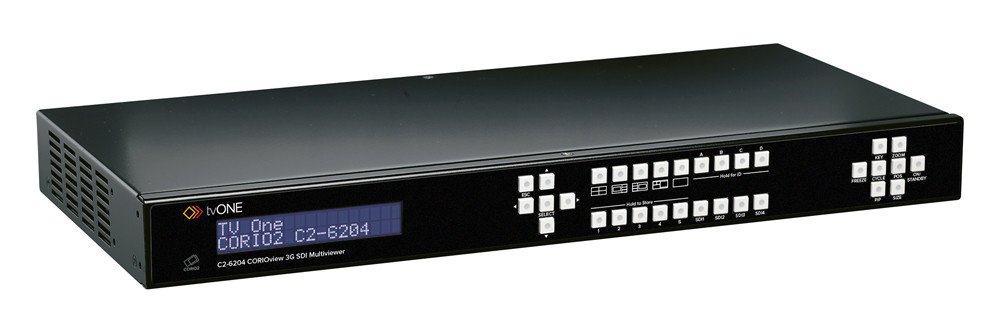

C2-6204 4-Window 3G-SDI Multiviewer базується на ексклюзивному CORIO від tvONE 2 і має чотири входи 3G-SDI плюс вхід DVI-I (для використання у вікнах, каскадах або фоновому режимі) для розміщення до 4-х значних вікон на одному виході DVI-I / 3G SDI. Кожне вікно забезпечується шкалою CORIO2, що забезпечує повну гнучкість PIP.

немає в наявності

* Рекомендована роздрібна ціна

Опис Мультив'ювер TvOne 3G-SDI

Особливості:

4-віконний процесор
Чотири високоякісні двигуни для масштабування CORIO®4
4x 3G SDI входи з перекомпонованим циклом
Чотири внутрішні магазини нерухомих зображень
5-й вхід (DVI-I) для фонових або каскадних декількох блоків
Підтримка SDI для SD / HD / 3G-SDI 1080p @ 60Гц
Підтримка вводу-виводу DVI-D до 1920x1200,1080p @ 60Гц
Підтримка вводу-виводу DVI-A до 2048x2048, 1080p при 60 Гц
Аналогові підтримують RGBHV, RGBS, RGsB, YPbPr
10 призначених для користувача пресетів для швидкого налаштування
Адаптивне рухоме розмежування та зменшення шуму
Моніторинг звуку за допомогою кольорових смужок
Кольорові межі та маркування джерела
Змінне масштабування зображення до 10 разів і зменшення до 10%
Контроль масштабування на піксель або відсоток
Автовстановка - автоматичний аналоговий розмір зображення
Chromakey, Lumakey, Genlock і Mix

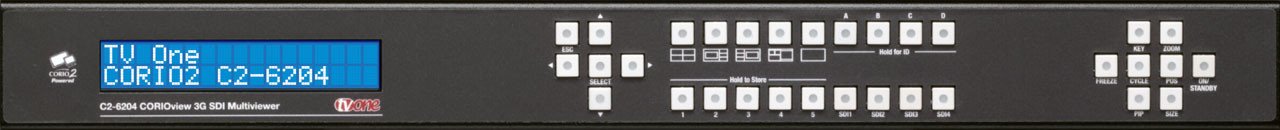

Передня панель включає РК-дисплей, управління меню та функції швидкого налаштування
Керування через RS-232 / RS-422 / RS-485, Ethernet або передню панель
Сумісний з CORIO Tool Suite
Додаткові модулі (наприклад, для вводу / виводу Tally)
1RU корпус для кріплення в стійку
Необов’язковий модуль Tally

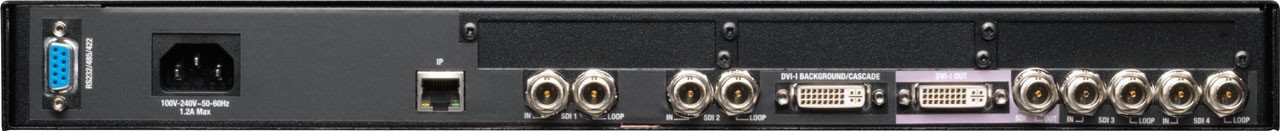

Підтримуються роздільна здатність 3G-SDI до 1080p60. Для переплетених джерел SDI та YPbPr доступне високоефективне детерліцінг із адаптивним зменшенням шуму. Пристрій забезпечує вихід DVI-I, а також повторюваний вихід 3G-SDI.

Усі налаштування зберігаються в енергонезалежній пам'яті і зберігаються навіть при відключеному живленні. Десять попередньо встановлених користувачем пресетів (керованих безпосередньо з передньої панелі або зовнішніх комунікацій) також доступні для налаштування параметрів для різних програм. Вбудований РК-дисплей та система меню допомагає швидко налаштувати. Керувати функціями можна за допомогою кнопок на передній панелі, RS-232 / RS-422 / RS-485 або Ethernet.

Для кожного вікна також передбачені кольорові межі та маркування джерела. У пристрій вбудовано чотири сховища нерухомих зображень, кожна з яких може відображати одне з десяти завантажуваних графічними зображеннями, які можна використовувати замість вводу. 5-й вхід можна використовувати як джерело вікна, фон для 4-х вікон або як каскадний вхід від іншого блоку CORIOview - таким чином додаючи ще 4 вікна на блок.

Набір інструментів CORIO®tool повністю інтегрується з пристроєм, а більшість сторонніх систем управління взаємодіють безпосередньо з усім асортиментом продуктів C2.

Змінне масштабування до 10X дозволяє збільшити будь-яку частину графічного зображення, щоб заповнити весь екран комп'ютера, а регулятори положення дозволяють переміщатися в будь-яку бажану область. Змінна зменшення до 10% дозволяє встановлювати декілька зображень поруч з повними позиційними елементами управління.

Кольорові стереозвукові смуги доступні для кожного вікна та відображають активну звукову активність джерела SDI.

До розширених функцій належать Genlock, Chromakey, Lumakey та Mixing. Режим клавіш дозволяє клавішу будь-якого вікна над будь-яким іншим із змінним управлінням пріоритетом / рівнем. Зображення, яке введено в ключ, може зникати і вимикатись.

Блок розміщений у корпусі 1RU із забезпеченими вухами для кріплення в стійку та живиться від стандартного джерела живлення 110-240 В.

Задані користувачем пресети

Десять визначених користувачем пресетів (керованих безпосередньо з передньої панелі або зовнішніх комунікацій) доступні для налаштування параметрів для різних програм. 4 масштабовані вікна можна розташувати та нашарувати в будь-якому місці вихідного монітора. Для кожного вікна також передбачені кольорові межі та маркування джерела. У пристрій вбудовано чотири сховища нерухомих зображень, кожна з яких може відображати одне з десяти завантажуваних графічними зображеннями, які можна використовувати замість вводу. П'ятий вхід можна використовувати для кольору фону, відео без масштабу або для каскадного сканування.

Каскадні 2 або більше одиниць

Кілька блоків Multiviewer можна об'єднати в каскади, щоб збільшити кількість відображуваних зображень. Цей приклад показує комбінацію двох одиниць для отримання восьми масштабованих та позиціонованих зображень із восьми окремих джерел на безмасштабному тлі.

У каскадному режимі вихід з блоку 1 подається на вхід фону / каскаду блоку

C2M-TALLY - це додатковий модуль для мультипроглядачів серії CORIOview C2-6000, який забезпечує підтримку Tally та UMD.

Виводи Tally-input і Tally-output доступні на роз'ємі D25, а вихідний сигнал 5 В забезпечує слабкий струм для живлення світлодіодів. Входи Tally можуть контролювати або колір кордону джерел відеосигналу, або завантаження заданих користувачем пресетів у модулі серії C2-6000.

Роз'єм RJ45 RS-422/485 забезпечує вхід для систем під монітором-дисплеєм (UMD) (підтримуючи протокол TSL 3.1). Це дозволяє автоматично призначати текстову мітку кожному джерелу відео.

Читати повний огляд ›

Фото Мультив'ювер TvOne 3G-SDI
