Тип | датчик відкриття дверей/вікна |
Призначення | тільки всередині приміщень |
Сумісність | Hub Hybrid /(2G)/(4G) |
Тип | датчик відкриття дверей/вікна |
Призначення | тільки всередині приміщень |
Сумісність | Hub Hybrid /(2G)/(4G) |
Чутливий елемент | геркон /x2 |
Робоча вологість | до 75% |
Робоча температура | -10-+40 °C |
Додатково | двосторонній зв'язок між пристроями |
захист від саботажу | |
миттєві сповіщення | |
захист від підміни /(аутентифікація пристрою) | |
тампер проти злому /(сповіщення про спроби відірвати датчик від поверхні або зняти кріпильну панель) | |
віддалене налаштування через застосунок | |
Комплектація | монтажний комплект |
інструкція | |
магніт /(великий+малий) | |
датчик відкриття |
Розміри | 90.5x21x18.5 мм |
Колір | чорний |
Вага | 54 г |
Гарантія | 24 місяця |
DoorProtect Fibra працює тільки у складі системи безпеки Ajax, обмінюючись даними з хабом через захищений протокол Fibra. Дальність дротового зв’язку — до 2000 метрів у разі підключення через виту пару категорії U/UTP cat.5.
DoorProtect Fibra — пристрій лінійки дротових пристроїв Fibra. Встановленням, продажем та адмініструванням цих пристроїв займаються лише акредитовані партнери Ajax.

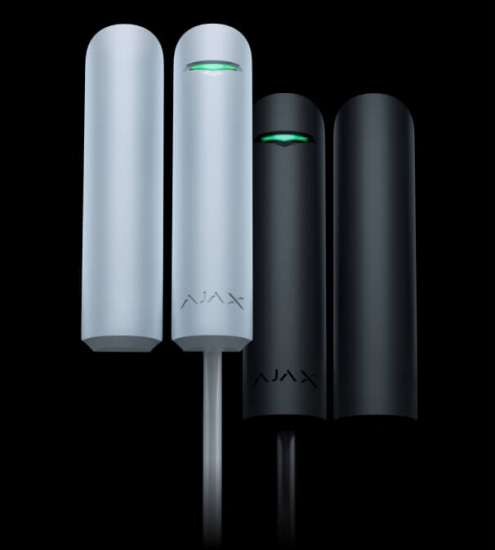

DoorProtect Fibra — дротовий датчик відчинення. Датчик, який під’єднують до хаба через дротову шину, працює за протоколом Fibra. За стандартного встановлення складається з двох блоків: датчика та магніту. Датчик кріплять на раму або нерухому частину конструкції, а магніт – на рухому стулку чи висувну частину.
Чутливий елемент датчика – геркон (герметизований контакт). Це невелика колба, всередині якої є розімкнена контактна група. В разі наближення магніту до датчика виникає магнітне поле, контакти датчика намагнічуються, притягуються і замикаються. Відчинення стулки чи дверей віддаляє магніт від геркона, що призводить до розмикання ланцюга, і датчик фіксує відчинення.
Для створення магнітного поля датчику DoorProtect Fibra достатньо одного магніту. Використовуйте малий або великий магніт залежно від умов у місці встановлення.
DoorProtect Fibra має два геркони, що дає змогу встановлювати магніт як з лівого, так і з правого боку датчика. Враховуйте, що DoorProtect Fibra працює лише з одним магнітом з одного боку. У разі встановлення магнітів з обох боків датчик некоректно детектуватиме відчинення.
Встановлений під охорону датчик DoorProtect Fibra в разі спрацьовування передає сигнал тривоги на хаб за 0,15 секунди, активує під’єднані до хаба сирени й повідомляє користувача та охоронну компанію.
Користувачі точно знають, де виявлено рух. У сповіщеннях зазначено ім’я хаба (назву об’єкта під охороною), назву пристрою, а також віртуальну кімнату, до якої приписано датчик.
Протокол передавання даних Fibra
Для передавання тривог і подій датчик використовує технологію Fibra. Це двосторонній дротовий протокол передавання даних, що забезпечує швидкий і надійний зв’язок між хабом та рештою пристроїв. Використовуючи шинний метод підключення, Fibra миттєво доставляє тривоги та події, навіть якщо до системи підключено 100 датчиків.
Fibra підтримує блокове шифрування з плаваючим ключем та автентифікацію пристроїв під час кожного сеансу зв’язку для запобігання саботажу та заміні пристрою. Протокол передбачає регулярні опитування датчиків хабом з періодичністю від 12 до 300 секунд, щоб контролювати зв’язок з усіма пристроями та відображати їхні статуси в режимі реального часу в застосунках Ajax.
Під’єднання стороннього дротового датчика
До DoorProtect Fibra можна під’єднати сторонній дротовий НЗ-датчик (нормально закритий або NC-датчик). Це може бути датчик будь-якого типу: руху, відчинення, вібрації.
DoorProtect Fibra не може забезпечувати сторонній датчик живленням. Його необхідно під’єднати окремо. Тип і напругу живлення стороннього датчика можна дізнатися з документації пристрою або в службі технічної підтримки виробника.
Передавання подій на пульт
Система безпеки Ajax передає події до PRO Desktop або на пульт централізованого спостереження (ПЦС) у форматах протоколу SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших пропрієтарних протоколів.
Вибір місця розміщення
Обираючи місце встановлення датчика, враховуйте параметри, які впливають на його коректну роботу: рівень сигналу Fibra, довжину кабелю для під’єднання датчика і зону виявлення відчинення.
Проєктування і підготовка
Щоб система працювала коректно, важливо правильно скласти проєкт і встановити всі датчики. Порушення основних правил монтажу та рекомендацій цієї інструкції може призводити до некоректної роботи датчика, хибних тривог або втрат зв’язку з уже встановленими пристроями.
При проєктуванні схеми розміщення датчиків враховуйте схему розведення силових кабелів, прокладених на об’єкті. Прокладати сигнальні кабелі необхідно на відстані не менше 50 см від силових при паралельному прокладанні, а в разі їх перетину необхідно дотримуватися кута 90°. Датчики підключаються послідовно, якщо ви підключаєте декілька пристроїв на одну шину.
Для об’єктів, що знаходяться на етапі будівництва або ремонту, прокладення кабелів відбувається після прокладання електропроводки об’єкта. Використовуйте захисні труби для прокладення кабелів системи безпеки, щоб упорядкувати і зафіксувати їх; для кріплення можна використовувати стяжки, кліпси і скоби.
У разі зовнішнього прокладання кабелів (без монтажу в стіни) використовуйте короб-канал. Канали та короби необхідно заповнювати кабелями не більше ніж наполовину. Не допускайте провисання кабелів. Короб-канал необхідно у разі можливості заховати від сторонніх очей, наприклад, за меблями.
Коли вибираєте кабель, враховуйте довжину з’єднувальних ліній і кількість датчиків, що підключаються, — ці параметри впливають на рівень сигналу. Рекомендуємо використовувати мідні екрановані кабелі з якісним ізоляційним шаром.
Під час монтажу дотримуйтеся радіусу вигину. Він вказується виробником у технічних характеристиках кабелю. В іншому разі ви ризикуєте пошкодити або зламати провідник.
Перед монтажем обов’язково перевірте всі кабелі на наявність перегинів і фізичних ушкоджень. Виконуйте монтаж таким чином, щоб мінімізувати ймовірність пошкодження кабелів ззовні.
Де не можна встановлювати датчик
