fischertechnik Конструктор Trainingsmodelle Мультипроцесінгова станція

код товару: FT-536627

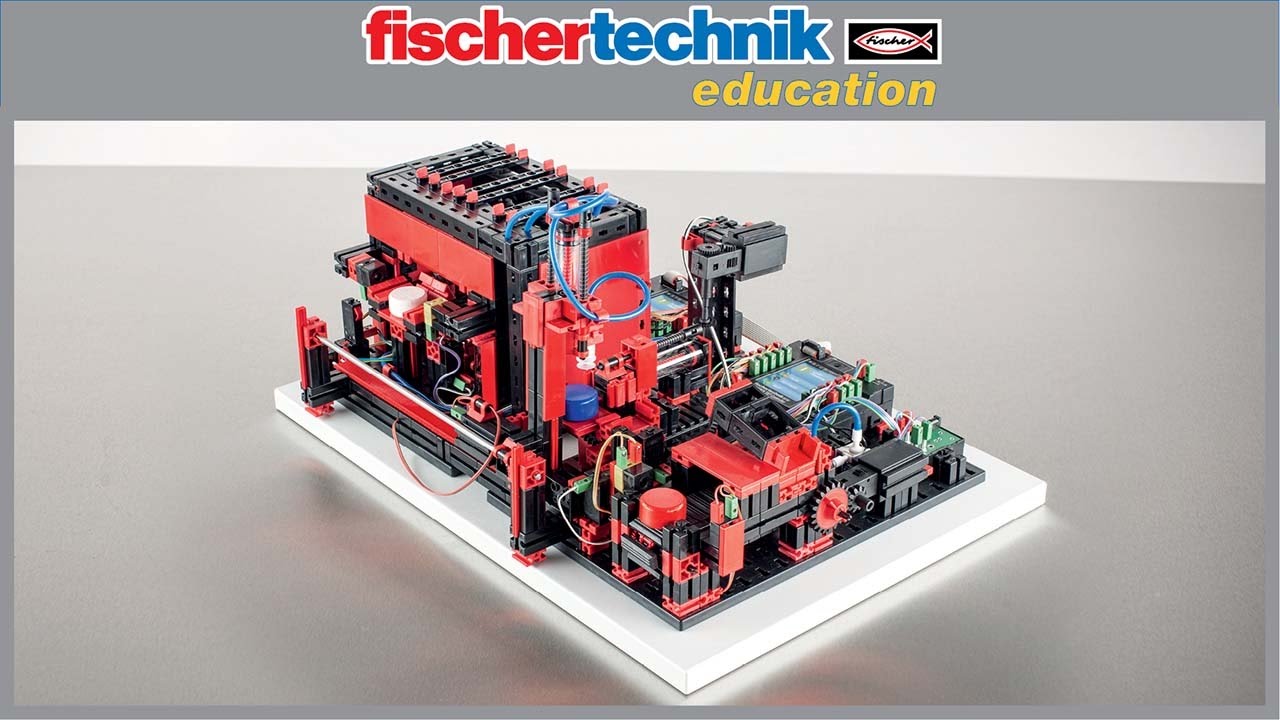

Автоматизована модель печі з пневматичної заслінкою. Станція обробки сировини пневматика-конвеєрного типу, що включає в себе вакуумний загарбник, імітатор ріжучого верстата з поворотною основою і конвейєрну лінію видачі.

39999 грн*
Немає в наявності

* Рекомендована роздрібна ціна

Технічні характеристики fischertechnik Конструктор Trainingsmodelle Мультипроцесінгова станція
Основні
Вид конструктор
Тип гри будівництво
Стать дитини для хлопчиків
З'єднання деталей блочне

Додатково
Особливості Блок питания в комплект не входит
Для работы нужно два дополнительных набора /fisсhertechnik Trainingsmodelle Зарядний пристрій FT-505287
Комплектація компрессор
клапан соленоида /4 шт.
светодиодный светобарьер /2 шт.
фототранзистор /2 шт.
концевой выключатель (кнопка) /6 шт.
маломощный мотор постоянного тока /4 шт.
управляющее ПО RoboPro
дополнительный набор /fisсhertechnik ROBOTICS Kонтролер TXT FT-522429: 2 шт.

Гарантія
Гарантія12 місяців
Параметри упаковки
Ширина340 мм
Висота310 мм
Довжина490 мм
Вага4.97 кг
Об'єм0.0516 м3
Переглянути основні параметри ›
Вид конструктор
Тип гри будівництво
Стать дитини для хлопчиків
Переглянути повний список параметрів ›

Фото fischertechnik Конструктор Trainingsmodelle Мультипроцесінгова станція
Огляд fischertechnik Конструктор Trainingsmodelle Мультипроцесінгова станція
Натхнення майбутнiх iнженерiв Fischertechnik

Fischertechnik є безумовним лідером у сфері навчальних конструкторів та практичних наборів для початківців та професіоналів для програмування й моделювання мехатроніки.

Конструктор fisсhertechnik Trainingsmodelle готовий макет виробництва 24 В

Код товару: FT-536634

Процес виробництва

Автоматизований склад

Код товару: FT-536626

  • Багаторівнева стійка
  • Автоподавач
  • Конвеєрна система з ідентифікацією

Вакуумний маніпулятор

Код товару: FT-536625

  • Горизонтальна вісь
  • Присоска-ефектор
  • Вертикальна вісь
  • Поворотний стіл

1. Заготовки деталей, відсортовані за кольором, зберігають на багаторівневому складі

2. Вакуумний маніпулятор по черзі завантажує заготовки в пристрій подавання мульти­процесингової станції, де вони обробляються

Мультипроцеc. станція з піччю

Код товару: FT-536627

  • Піч
  • Конвеєр
  • Автоподавач
  • Вакуумний маніпулятор
  • Поворотний стіл
  • Пилка
  • Пневмоциліндр

Сортувальна лінія

Код товару: FT-53662

  • Пневмоциліндри
  • Датчик кольору
  • Комірки для зберігання

3. Після цього оброблені заготовки сортуються в сортувальній лінії відповідно до кольору й виштовхуються в комірки для зберігання

4. Звідти оброблені деталі транспортуються вакуумним маніпулятором назад до складського приміщення



Бренд fischertechnik створено одним із найуспішніших винахідників в історії – Артуром Фішером (1919-2016). На його ім’я зареєстровано 1 080 патентів, включно з фотоспалахом і пластиковим дюбелем, одним із яких є унікальна конструкція з’єднувальних блоків конструктора fischertechnik.

Конструктори fischertechnik було створено в 1964 році, і відтоді основною ідеєю цих наборів є збирання прототипів реальних механізмів для навчання майбутніх інженерів, фізиків, програмістів та тих, хто працюватиме з масштабними механізмами в майбутньому.

Вершиною навчальної лінійки конструкторів fischertechnik є повномасштабний макет виробничої лінії, що імітує замкнений процес автоматизованого виробничого підприємства.

Повномасштабний макет виробничої лінії

Макет виробничої лінії fischertechnik є навчальною моделлю, що складається з чотирьох модулів fischertechnik, які імітують невелику фабрику: «Автоматизований багаторівневий склад», «Мультипроцесингова станція з піччю», «Вакуумний маніпулятор», «Сортувальна лінія».

Застосування

Макети виробничих ліній fischertechnik можна використовувати для навчання учнів старших класів спеціалізованих шкіл із поглибленим вивченням IT, а також у професійних навчальних закладах як тренувальні моделі на заняттях із мехатроніки та програмування. Усі електронні та механічні пристрої є зменшеними копіями реальних установок та використовують ідентичні їм принципи роботи.

Ключовими перевагами fischertechnik training models на ринку є німецька якість, зручне адаптоване під навчання середовище та більш доступна (порівняно з промисловими лініями та контролерами) ціна. Також усі комплекти fischertechnik містять локалізовані методичні матеріали, інструкції зі збирання й використання, що надає їм додаткових переваг на ринку.

Кожну модель постачають у зібраному вигляді, вона складається із сотень деталей та десятків електронних модулів. Її можна легко модифікувати або побудувати з неї власну розробку.

Усі моделі також мають варіант постачання під 24-вольтові промислові контролери.

Кожну модель можна використовувати як індивідуально для вивчення окремих процесів, так і пов’язуючи кілька станцій і процесів, моделюючи технологічні лінії.

Керування моделями fischertechnik відбувається за допомогою контролерів fischertechnik TXT. Програмування контролерів здійснюється в середовищі програмного забезпечення ROBO PRO або на мовах С, С++, С# і VB.

Технічні характеристики контролера fischertechnik ROBOTICS TXT

  • Код товару: FT-536629
  • Головний процесор TI AM3352B ARM Cortex A8: два ядра, 32 біт, 600 МГц
  • Периферійний процесор ST STM32F105R8T6 Cortex M3
  • Пам’ять: 128 МБ DDR3 RAM, 64 МБ FLASH
  • Дисплей: кольоровий, сенсорний, 2,4 дюйма (320 × 240 пікселів)
  • Зовнішня пам’ять: карта флеш-пам’яті формату MicroSD
  • Універсальні входи: 8 шт цифрові/аналогові 0-9 В або 0-5 кОм
  • Цифрові входи: 4 шт (Fвх <1 кГц)
  • Універсальні виходи: 8 шт.
  • Комбінований модуль бездротового зв’язку Bluetooth / Wi-Fi: BT 2.1 EDR + 4.0, WLAN802.11 b/g/n
  • ІЧ-фотоприймач для пульта керування з комплекту «Набір для дистанційного керування» (FT-522429)
  • Рознім miniUSB для підключення до ПК
  • USB Type A з функцією хост-контролера для підключення USB-камери, USB-флеш-накопичувача та інших девайсів
  • Підключення відеокамери через інтерфейс USB
  • Рознім 10 пін для підключення модулів розширення з інтерфейсом I2C
  • Вбудований динамік
  • Вбудований годинник реального часу зі знімною батареєю для вимірювань через задані проміжки часу
  • Підключення до смартфонів/планшетів через Bluetooth або Wi-Fi дає змогу використовувати їх як термінал для контролера
  • Живлення від акумулятора через стандартні штекери fischertechnik 2,5 мм або від блока живлення 9 В через циліндричний рознім 3,45 мм
  • Розмір: 90 × 90 × 25 мм
